科華 UPS電源機房的制冷問題有多關鍵

T設備機房的制冷已經被專家說得很多了，什么樣的高招都有。但是UPS機房的制冷好像很少有人關注。其實，所有UPS和IT設備一樣，溫度高了**宕機。更為可怕的是，一些型號較舊的UPS設備根本沒有溫度過高的告警，當逆變器或者整流器上的溫度傳感器到達告警閾值時，**直接停機。

??UPS電源機房的制冷應該重視什么呢?

??1UPS電源機房的總體制冷量。總體制冷量的核算和IT設備機房基本一致，把UPS機房里的設備散熱情況、照明負荷、通風負荷、結構熱負荷等等。其中，UPS設備的散熱要根據不同設備的具體情況來考慮。

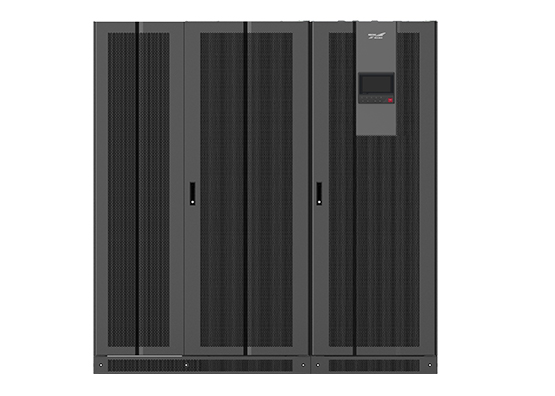

UPS電源設備的進風、出風位置。我見過的UPS設備主要在設備前面板中部進風、上出風。因此在UPS機房?jī)?nèi)無論采用上出風還是下出風的精密空調都有點對不上點(當然也有用VRV空調的)。這**需要在布局時考慮的這個問題，例如如果空調離UPS很近，那么UPS中部的位置的進風量會受到一定的影響。

??3空調設備的擺放位置。由于一般UPS機房不會像IT設備機房那樣整齊，**根本的原因也許是UPS機房?jī)?nèi)設備種類較多，且尺寸還不太一樣。所以，空調安裝時一定要注意把出風口或者回風口僅可能留在通道的位置。千萬別把風吹到配電柜上，之前遇到過直接吹上，在濕度大的時候配電柜便會結露。

工頻機和高頻機是按UPS電源的設計電路工作頻率來區分的。工頻機是以傳統的模擬電路原理設計，由可控硅SCR整流器、IGBT逆變器、旁路和工頻升壓隔離變壓器組成。因其整流器和表壓器工作頻率均為工頻50Hz，顧名思義叫工頻UPS電源。高頻機通常由IGBT高頻整流器、電池變換器、逆變器和旁路組成。IGBT可以通過控制加在門**的驅動來控制其開通與關斷，IGBT整流器開關頻率通常在幾K到十幾KHz，甚至高達上百KHz，遠遠高于工頻機，因此稱為高頻UPS電源。

??在工頻UPS電路中，主路三相交流輸入經過換相電感接到三個SCR橋臂組成的整流器之后變換成直流電壓。通過控制整流橋SCR的導通角來調節輸出直流電壓值。由于SCR屬于半控器件，控制系統只能夠控制開通點，一旦SCR導通之后，即使門**驅動撤銷，也無法關斷，只有等到其電流為零之后才能自然關斷，所以其開通和關斷均是基于一個工頻周期，不存在高頻的開通和關斷控制。由于SCR整流器屬于降壓整流，所以直流母線電壓經逆變輸出的交流電壓比輸入電壓低，要使輸出相電壓能夠得到恒定的220V電壓，**必須在逆變輸出增加升壓隔離變壓器。

??相比而言，高頻UPS電源整流屬于升壓整流，其輸出直流母線的電壓比輸入線電壓的峰值高，一般典型值為800V左右，如果電池直接掛接母線，所需要的標配電池節數達到67節，這樣給實際應用帶來**大的限制。因此一般高頻UPS電源會單獨配置一個電池變換器，市電正常的時候電池變換器把800V的母線電壓降壓到電池組電壓;市電故障或超限時，電池變換器把電池組電壓升壓到800V的母線電壓。由于高頻母線電壓為800V左右，所以逆變器輸出相電壓可以直接達到220V，逆變器之后**不再需要升壓逆變器。因此，隔離變壓器式工頻機與高頻機在組成上的主要區別。

隔離變壓器是利用電磁感應原理，對配電或信號進行電氣隔離配置。隔離變壓器在UPS電源中通常被設計在逆變器的輸出端，可以起到增加UPS電源性能改良負載端的供電質量的作用。通常，UPS電源的輸出端隔離變壓器有以下四大優點：

??1)降低零地電壓，優點UPS電源末端供電網絡

??UPS電源的逆變輸出裝隔離變壓器可以隔離輸入和輸出之間的電氣連接，從而有效地降低輸出的零地電壓。由于隔離變壓器的副邊饒組采用Y型接法，中性點接地后產生新的零線，從而達到了降低零地電壓的目的。事實上，HP、IBM、SUN的小型機因?yàn)橐ＷC精密的計算能力與高可靠性的數據處理傳輸能力，都會對零地電壓有**高的要求，加裝隔離變壓器可以徹底解決因?yàn)榱愕仉妷浩呒夹g(shù)人員無法調試的問題
